云平臺

本系統采用自主開發的智能控制平臺，具有遠程操作接入系統的各種設備、自動采集設備數據、監控設備狀態、故障報警（可實時推送報警信息）、自動生成數據報表、自動統計設備用電量等功能。

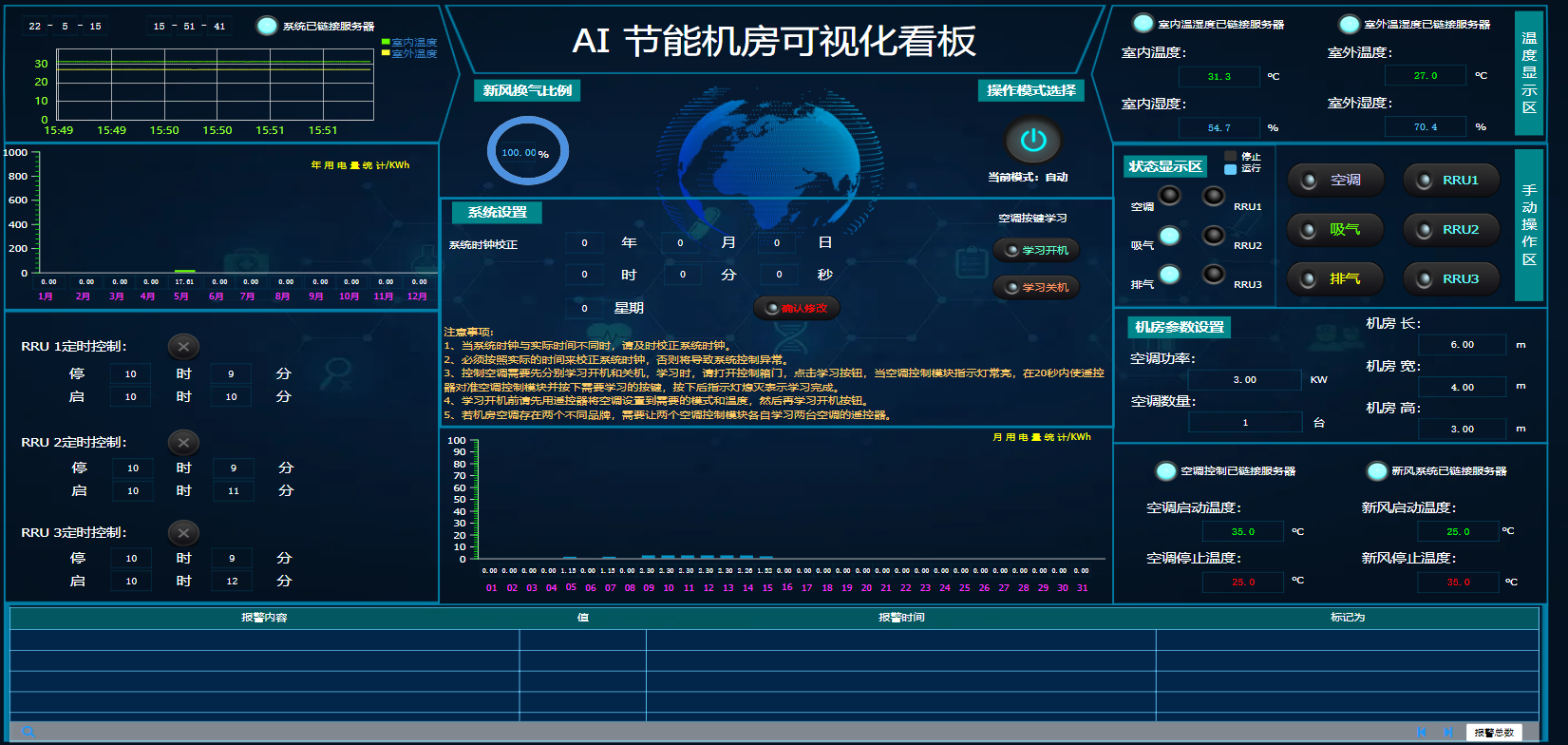

AI節能機房可視化看板

智能控制平臺的結構如左圖所示 具有手動操作、自動運行兩種控制模式。

智能控制云平臺

 1、智能網關通過4G或以太網連接云平臺，自動采集設備數據、監控設備狀態、故障報警（可實時推送報警信息）、自動生成數據報表、自動統計設備用電量等功能，從智能控制器采集本地數據并同步到云端，同時也可接收云端的控制指令下發到智能控制器，實現系統的智能控制功能。
2、智能控制云平臺底層嵌入專家算法、ML-AI算法，通訊口多樣化支持各種設備接入并采集終端數據，同時也可以接受云端的控制指令下發到外接設備。

專家算法
設計開發了通用的行業模型配置功能，專家根據業務場景自行發布各種用能診斷算法
采用專家與計算機結合的方式，實現了常用設備故障、能效診斷的算法，自動識別故障及能效問題
 針對各種類型的智能診斷結果，提供了對應的專家解決方案，智能推送診斷問題的解決方案

ML-AI算法
ML-AI算法-未來24h冷負荷預測
提供通用的空調冷負荷預測模型，針對具體項目訓練模型，提供未來24h冷負荷預測結果，為未來24h制定設備運行方案提供參考。
基于空調冷負荷數據，提取影響的相關變量
基于大量歷史數據，模擬訓練出預測模型
接入預測變量，實時預測逐時冷負荷
定期反復自學習，實時滾動更新預測模型，提升預測精度
基于系統的靜態參數，并結合歷史運行表現，計算每臺在不同工況的最佳性能模型
結果冷負荷預測結果，提供滿足冷負荷需求時的制冷最佳組合策略，達到設備效率最大

智能控制器
    智能控制器接收云平臺的控制信號，控制RRU、空調、新風系統等執行機構，采集溫濕度數據、各設備的用電量數據，經過處理后通過智能網關匯總上傳到云平臺。
RRU控制系統
    智能斷路器通過通訊總線接收智能控制器的控制信號，可實現遠程手動開啟或關閉RRU、自動開啟或關閉RRU、采集RRU用電數據等功能。
新風系統
    新風系統包含進風主機和出風主機，采用低功耗、高風量、長壽命的工業級風機，可快速實現機房的通風降溫，減少空調的運行時間。
空調控制系統
    空調控制系統可選用遙控控制、通訊控制兩種方案，遙控控制可控制各種壁掛式空調，部署時無需接線，只需要將遙控模塊的信號發射頭對準空調，然后學習空調的按鍵即可使用；通訊控制可實現對機房專用空調（不帶遙控功能）的控制，部署時將智能控制模塊接線連接到空調主板即可使用。

AI節能管理系統業務圖

機房節能溫控系統：通過在機房內增加管控主機、管道風機、溫濕度傳感器等設備，利舊各機房現有空調，實現不同室內溫度下，通過控制風扇、空調的啟停，用最少成本實現以用電節能為目的的機房溫度管控。

→

系統亮點功能

小程序： 用戶可通過安卓手機、蘋果手機下載APP，不管在任何地方、任何時間，均可方便瀏覽，隨時掌握站內的情況

自動控制

自動模式下，通過圖1所示的參數來控制空調和新風系統。當室內溫度到達設定的新風啟動溫度時，新風系統自動運行，當溫度到達新風停止溫度時，新風系統自動關閉。當溫度到達設定的空調啟動溫度時，自動啟動空調，當溫度降低到空調停止溫度時，空調自動關閉。 RRU采用定時控制的方式來實現自動開關，控制參數如圖2所示。 當勾選上需要控制的RRU后，系統將在時間到達設定的關閉時間時關閉此RRU， 到達設定的啟動時間時自動開啟此RRU，其它RRU保持狀態不受影響。 圖中的3個RRU可根據實際情況獨立分時段啟停，控制方式十分靈活。

圖一	圖二
